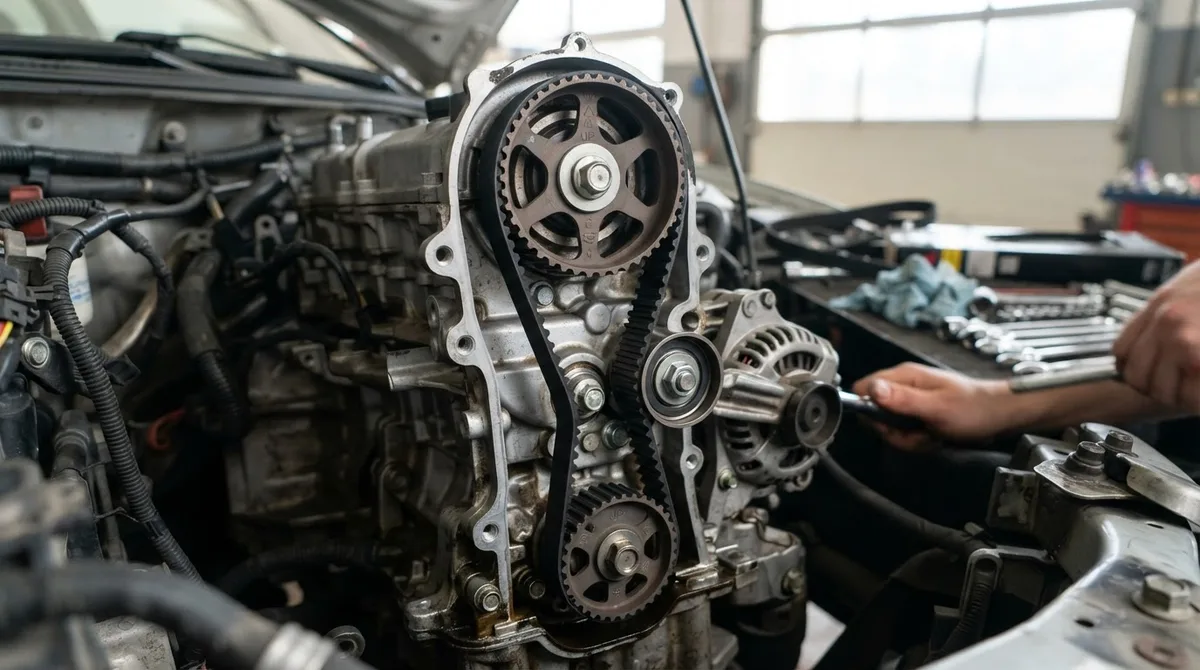

Замена ремня ГРМ на Mitsubishi

Редакция «Гараж-гайд» · Замена ремня ГРМ и свечей · 30.09.2026 · 11 мин чтения

Как определить, нужен ли вашему Mitsubishi ремень ГРМ

Замена ремня ГРМ Mitsubishi требуется только двигателям с ременным приводом. У многих более новых моторов установлен цепной привод: например, у 4B10, 4B11, 4B12, 4J11, 4J12, 4N13 и 4N14. Для них покупают не ремень, а комплект цепи, натяжитель и направляющие.

Ременной привод встречается, в частности, на двигателях 4G13, 4G15, 4G18, 4G63, 4G64, 4G69, 6G72, 6G73, 6G74, 6G75 и 4D56. Но одной модели автомобиля недостаточно: у Lancer, Galant, Pajero, Delica и других Mitsubishi были разные моторы, годы выпуска и схемы натяжения.

Точный двигатель определяют по:

• коду на блоке цилиндров;
• VIN;
• документам и данным каталога запчастей;
• числу зубьев и ширине установленного ремня;
• типу ролика и натяжителя.

Надпись «Mitsubishi 2.0» не заменяет код двигателя: 4G63 имеет ременной привод, а 4B11 — цепной, хотя оба мотора имеют рабочий объём около 2 л.

Когда нужна замена ремня ГРМ на Mitsubishi

Для многих ременных бензиновых двигателей Mitsubishi можно использовать ориентир около 90 000 км или 5 лет — в зависимости от того, что наступит раньше. На отдельных моторах и рынках регламент может составлять около 100 000 км. Точное значение берут из руководства именно для своего кода двигателя.

В тяжёлых условиях ремень проверяют и меняют раньше — примерно через 60 000–75 000 км, если такой сокращённый интервал допускает документация или его рекомендует производитель комплекта.

Для дизеля 4D56 интервал зависит от поколения, ширины ремня и конструкции привода. На практике встречается диапазон около 80 000–100 000 км, но при неизвестной истории обслуживания безопаснее заменить комплект сразу.

Возраст учитывают наравне с пробегом. Например, автомобиль проезжает 18 000 км в год. За пять лет он наберёт:

18 000 × 5 = 90 000 км

В этом случае замена наступит примерно через пять лет. Если за пять лет машина прошла только 72 000 км, ремень всё равно меняют по возрасту, а не ждут ещё 18 000 км.

Внешний вид не даёт полной гарантии. Ремень может выглядеть нормально, но иметь ослабленный корд, повреждённое основание зубьев или следы старения резины.

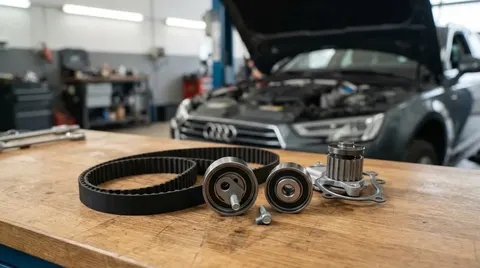

Что входит в комплект ГРМ

Для большинства моторов комплект включает:

• зубчатый ремень;
• натяжной ролик;
• обводной ролик, если он предусмотрен;
• гидравлический натяжитель — на двигателях с такой системой;
• крепёж, если производитель предусматривает его замену.

Водяной насос меняют одновременно с ремнём, когда он приводится ремнём ГРМ. Подшипник помпы может заклинить уже после установки нового ремня, а это приводит к перескоку или обрыву.

Если помпа приводится отдельным ремнём, её не всегда требуется менять профилактически. В этом случае проверяют:

• отсутствие люфта;
• лёгкое вращение;
• отсутствие шума;
• отсутствие следов антифриза;
• состояние уплотнения.

Оптимальный вариант — комплект одного проверенного производителя. Не стоит сочетать случайный ремень с роликом неизвестного происхождения: ресурс всей системы ограничивает самый слабый компонент.

Ориентировочная стоимость замены ремня ГРМ

Цены зависят от региона, бренда деталей, комплектации и доступа к двигателю. Ниже — примерные диапазоны для российского рынка, а не фиксированный прайс.

На Pajero и Delica стоимость часто выше из-за ограниченного доступа, нескольких распредвалов, балансирного механизма и большего объёма разборки.

Как отличить ременной двигатель от цепного

Проверку начинают с кода двигателя, а не с внешнего вида крышки ГРМ.

1. Найдите код на площадке блока цилиндров или рядом со стыком двигателя и коробки.
2. Сверьте его с VIN и каталогом запчастей.
3. Проверьте данные в руководстве по ремонту.
4. Сопоставьте каталожные номера ремня, роликов и помпы.
5. Уточните, есть ли отдельный ремень балансирных валов.

Примеры:

• Lancer IX с двигателем 4G18 обычно имеет ремень ГРМ.
• Lancer X с 4B10 или 4B11 использует цепь.
• Pajero с 6G72 имеет ременной привод.
• Двигатели семейств 4B и 4J в большинстве соответствующих версий используют цепь.

Перед заказом деталей сравнивают:

• код двигателя;
• год выпуска и рынок автомобиля;
• число зубьев и ширину ремня;
• тип натяжителя;
• форму ролика;
• наличие балансирных валов;
• каталожный номер водяного насоса.

Как выбрать схему натяжения

На Mitsubishi встречаются разные системы. Нельзя переносить процедуру с одного двигателя на другой только потому, что ремень выглядит одинаково.

Механический эксцентриковый ролик

На части 4G13, 4G15, 4G18 и близких двигателей натяжение задаётся поворотом эксцентрикового ролика. После установки ремня ролик перемещают специальным ключом до положения указателя или значения, указанного для конкретного мотора.

Перетягивать ремень нельзя: повышается нагрузка на подшипники роликов, распредвалов и помпы. Слабое натяжение приводит к провисанию и перескоку зубьев.

Автоматический гидравлический натяжитель

На некоторых версиях 4G63, 4G69, V6 и 4D56 используется гидравлический натяжитель. Перед установкой его обычно сжимают медленно и фиксируют штифтом. После правильной установки ремня штифт удаляют, и натяжитель выбирает рабочой люфт.

Гидронатяжитель меняют, если есть:

• потёки масла;
• коррозия;
• заедание штока;
• неравномерный выход штока;
• повреждение корпуса.

Положение штока и зазор проверяют по данным конкретного двигателя. Универсальное правило «повернуть ремень на 90 градусов» не заменяет заводскую процедуру.

Отдельный ремень балансирных валов

На некоторых рядных двигателях есть отдельный ремень балансирных валов. Перед работой выясняют:

• какой вал фиксируется первым;
• где находится его установочная метка;
• есть ли отдельный натяжитель;
• не может ли оборванный ремень попасть под основной ремень ГРМ.

Неправильная установка балансирного ремня может не сразу повредить двигатель, но вызывает сильную вибрацию и шум.

Как выполняется замена ремня ГРМ по меткам

Это общий порядок. Метки, моменты затяжки и направление вращения проверяют по руководству для конкретного кода двигателя.

Что подготовить

Понадобятся:

• новый ремень и ролики;
• помпа, если она приводится ремнём ГРМ;
• динамометрический ключ;
• инструмент для удержания шкива;
• приспособление для натяжного ролика;
• набор головок;
• чистая ветошь;
• фиксатор резьбы, если он предусмотрен производителем.

Перед разборкой полезно сфотографировать прокладку проводов, разъёмы и положение крышек. На V6 отдельно отмечают метки каждого распредвала.

1. Снимите защиту и навесное оборудование

Отключают аккумулятор, снимают кожухи, ремень навесного оборудования, шкив коленвала и крышки ГРМ. На отдельных моделях приходится снимать опору двигателя или подкрылок. При снятой опоре двигатель поддерживают снизу через широкую проставку.

После снятия ремня нельзя без необходимости вращать коленвал или распредвалы: клапаны и поршни могут занять опасное положение.

2. Выставьте первый цилиндр в ВМТ

Коленвал поворачивают в рабочем направлении до совпадения штатной метки с указателем на блоке или крышке. Одновременно проверяют метки распредвалов.

На V6 проверяют все распредвалы. При наличии балансирного механизма выставляют и его. Дополнительные метки краской можно нанести как контрольные, но они не заменяют заводские ориентиры.

Если прежний ремень установлен неправильно, положение старого ремня не используют как единственный образец. Ориентируются на штатные метки и руководство по ремонту.

3. Снимите старый ремень и осмотрите узлы

После ослабления нужного типа натяжителя снимают ремень и проверяют:

• люфт и шум роликов;
• плавность вращения помпы;
• следы антифриза;
• течи сальников коленвала и распредвалов;
• состояние зубьев шестерён;
• повреждения кожухов;
• следы масла на ремне.

Течь сначала устраняют, затем очищают шкивы и устанавливают новый ремень. Попадание масла или антифриза на рабочую поверхность резко сокращает ресурс ремня.

4. Уложите новый ремень

Если на ремне есть стрелки, их направляют по рабочему вращению двигателя. Обычно ремень укладывают от коленвала к распредвалам, оставляя слабину на стороне натяжного ролика.

При установке:

• не перегибают ремень;
• не ударяют по зубьям;
• не поддевают его монтажкой;
• не допускают смещения к краю шкива;
• не проворачивают валы без необходимости.

5. Отрегулируйте натяжение по своей схеме

Для механического ролика эксцентрик поворачивают до нужного положения, после чего затягивают крепёж с установленным моментом.

Для гидравлического натяжителя проверяют его посадку и положение поршня, устанавливают ремень, после чего удаляют фиксирующий штифт в предусмотренный момент.

Оценивайте натяжение только по процедуре конкретного двигателя. Длина ремня, количество шкивов и конструкция натяжителя различаются даже у близких моторов.

Проверка после двух оборотов коленвала

Проверка после двух полных оборотов — обязательная часть установки.

1. Уберите инструмент из зоны ремня.
2. Проверните коленвал вручную за центральный болт ровно на два оборота в рабочем направлении.
3. Снова совместите метку коленвала с указателем.
4. Проверьте все метки распредвалов.
5. При наличии балансирных валов проверьте их метки.
6. Сверьте положение указателя натяжителя.
7. Убедитесь, что ремень не ушёл к краю и не провисает на ненатянутой ветви.
8. Если ощущались рывок или упор, не запускайте двигатель и разберите установку для проверки.

Нормальный результат:

• коленвал вращается плавно;
• нет жёсткой остановки;
• метки возвращаются в предусмотренное положение;
• ролики не шумят;
• ремень идёт по центру шкивов.

Ненормальный результат:

• метка ушла на зуб;
• коленвал остановился с металлическим ударом;
• ремень заметно сместился;
• появился скрежет;
• шток натяжителя вышел слишком далеко;
• обнаружилась течь помпы или сальника.

В такой ситуации двигатель не запускают. Ремень снимают, снова выставляют валы и повторяют проверку.

После сборки двигатель запускают без резких перегазовок. В первые минуты проверяют шум, биение ремня и отсутствие течей. После прогрева ещё раз осматривают помпу, кожухи и уровень охлаждающей жидкости.

Типичные последствия обрыва по семействам двигателей

Последствия зависят от конкретной версии, формы поршней, степени перекрытия клапанов и оборотов в момент обрыва. Даже в одном семействе двигателей возможны отличия по годам и модификациям.

После обрыва нельзя ограничиваться установкой нового ремня. Сначала проверяют компрессию и клапанный механизм. Если ремень перескочил на несколько зубьев, повреждения могут быть такими же, как при полном обрыве.

Чек-лист перед запуском

• [ ] Код двигателя подтверждён по VIN и каталогу.
• [ ] Выбран правильный тип ремня и роликов.
• [ ] Уточнено наличие балансирного ремня.
• [ ] Проверена схема натяжителя.
• [ ] Устранены течи масла и антифриза.
• [ ] Помпа заменена или проверена.
• [ ] Все штатные метки совмещены.
• [ ] Крепёж затянут требуемым моментом.
• [ ] Коленвал вручную провернут на два оборота.
• [ ] После проворачивания метки снова совпадают.
• [ ] Ремень не смещается к краю.
• [ ] После запуска нет шума и течей.

Частые ошибки при замене

• Покупка деталей только по модели автомобиля. У одного Lancer или Pajero могли быть разные двигатели. Детали подбирают по коду мотора и VIN.
• Замена только ремня. Старый ролик или помпа могут заклинить и повредить новый ремень.
• Повторная установка сомнительного гидронатяжителя. Потеря давления приводит к провисанию и перескоку.
• Неправильная сторона слабой ветви. После натяжения метки смещаются на зуб.
• Проверка только после запуска. Сначала двигатель проворачивают вручную два оборота.
• Игнорирование течи масла. Новый ремень на загрязнённых шкивах быстро теряет ресурс.
• Неправильный момент затяжки. Недотянутый крепёж может открутиться, а перетянутый — повредить резьбу или подшипник.
• Отсутствие проверки балансирных валов. Двигатель может запуститься, но появится сильная вибрация.
• Использование одной процедуры для разных моторов. Эксцентриковый ролик и гидравлический натяжитель регулируются по-разному.
